指示No.の枝分かれが発生する場合と、最終的にどこで合流するかを説明します。
枝分かれと合流の概要
何らかの理由で、注文された員数の全量を一度に加工できず、分割して加工を行う必要がある場合があります。
このとき、受注の枝分かれが発生します。
「何らかの理由」には、以下の4通りがあります。
1. 再切断
2. 修正
3. 別ロットNo.に当てる
4．ネスティング時に員数調整を行う

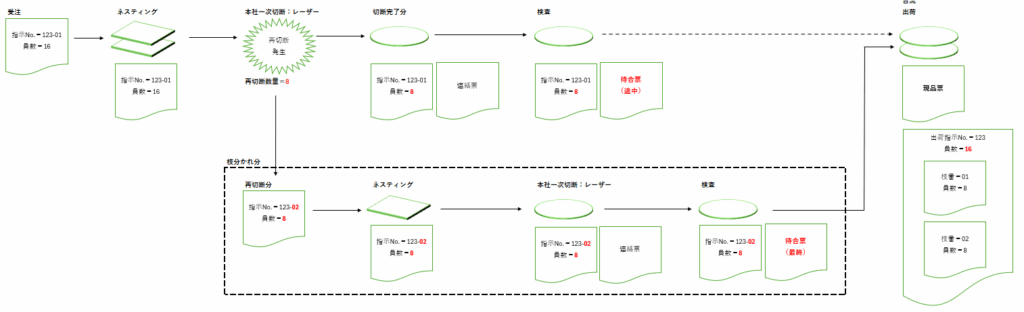

枝分かれの全体図
ここでは、「第1工程：レーザー 第2工程：検査」の受注で、第1工程で再切断が発生した場合を例に挙げます。
枝分かれの詳細

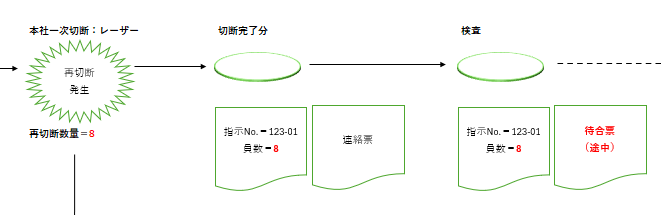

①枝分かれの発生
指示No.＝「123-01」、員数＝16の受注について本社一次切断を行ったところ、8個の再切断が発生しました。
このとき、「再切断数量＝8」として枝分かれします。
②切断完了した分について
8個は再切断になりましたが、残り8個は切断が完了しました。この8個については次工程以降を実施できます。ただし、最終工程（検査）が完了したところで、再切断の枝分かれ分が追い付くのを待ちます。
このとき待合票（途中）が印刷され、枝分かれ分が追い付くのを待ちます。
待合票の例

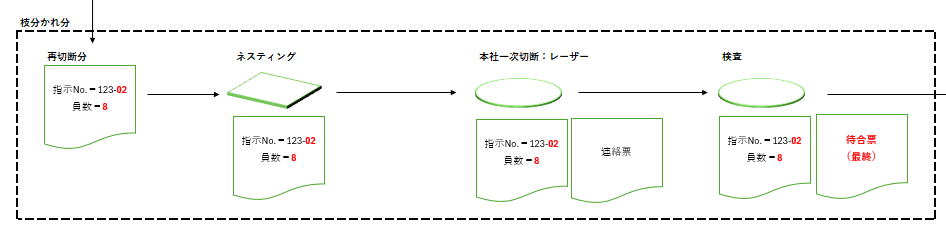

③枝分かれ分について
再切断分については、指示No.の下2桁（枝番）の値が1つ増え、切断完了分とは区別されます。これを枝分かれと言います。
枝分かれ分の工程を、再度実施していきます。最終工程まで完了すると、待合票（最終）が印刷されます。
・枝番は、01、02，03…と連番で採番されていきます。
・切断完了分（123-01）、再切断分（123-02）ともに、再度枝分かれが発生する場合があります。再度枝分かれが発生した場合、次の指示No.は「123-03（枝番：03）」となります。

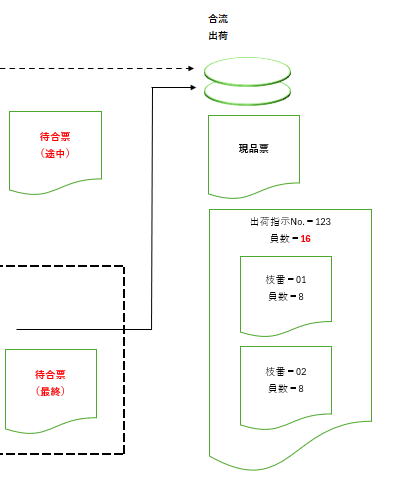

④合流
1つの指示No.に属するすべての枝番について全工程が終わると、枝分かれした分が合流します。
製造工程が完了すると、次は出荷業務を行うことになります（在庫作成を除く）。この出荷一覧画面で現品票を印刷します。現品票が印刷された時点をもって、枝番が合流したとみなします。
出荷一覧画面では、出荷指示No.＝「123」、員数＝16とまとめて表示されます。ただし、詳細画面を見ると枝番とそれぞれの員数が表示され、製造工程で枝分かれが発生したことがわかります。
枝分かれが発生する理由
1. 再切断
再切断とは、切断した製品が品質不良であった等の理由で、切断しなおすことです。（新たに材料を消費する）
以下の画面で発生する可能性があります。
| 画面パターン | 具体的な画面名 |
|---|---|
| 製造パターンA | ・本社一次切断 ・外注切断 |
| 製造パターンB | ・丸ノ内切断 |
| 製造パターンC | ・切断（その他） ・サンダー ・開先 ・フライス ・ボール盤 ・マシニング ・その他 ・検査室 |
| 製造パターンD | ・外注 |
| 検査 | ・検査 |
再切断を行う場合は、工程完了画面にて「再切断」の数量を入力します。

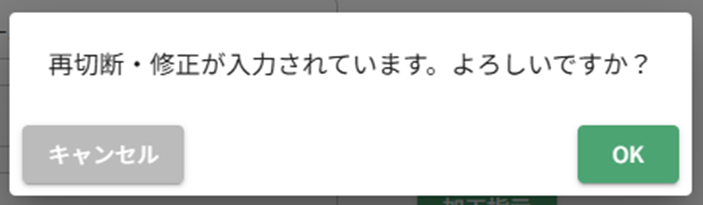

「再切断」または「修正」に1以上の値を入力して「完了」ボタンを押したとき、確認ダイアログが表示されます。
再切断が発生した受注については、特記に「再切断」が追加されます。
ダッシュボード画面に表示されるようになり、「受注済一覧」「製造TOP」といった一覧画面では、背景色がオレンジ色になって表示されます。
必要に応じて、CAD担当者にネスティングを依頼してください。
2. 修正
ある受注の員数の一部（または全量）について、工程を追加することです。
工程完了画面にて「修正」指示を登録します。
修正を行う必要がある数量を入力し完了してください。
「工程情報新規登録」ダイアログが表示されるので、追加する工程を入力します。
修正を行った受注については、指示No.の枝番が1つ上がり工程が追加されます。特記には追加されません。
3. 別ロットNo.に当てる
購入・支給・預かり品等で、1つの注文に対して複数のロットを当てる場合があります。このとき、枝分かれが発生します。
対応が必要な状況は、以下の想定になります。
| 画面パターン | 具体的な画面名 |
|---|---|
| 製造パターンＥ | ・購入・支給・預かり品 ・定尺出荷 ・在庫出荷 |
別ロットNo.に当てる場合は、工程完了画面にて「別ロットNo.に当てる数」の数量を入力します。
4．ネスティング時に員数調整を行う

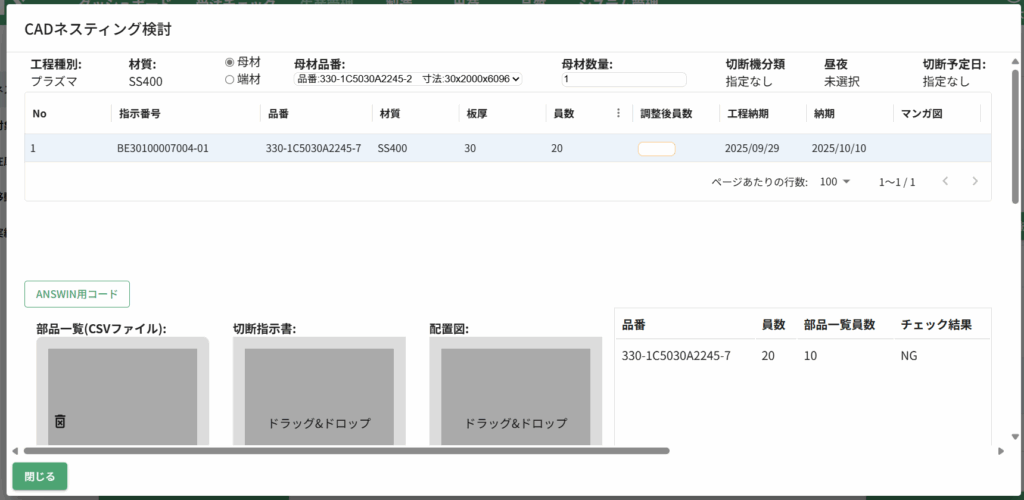

CADネスティング検討において、部品一覧（CSVファイル）に記載されている員数が、受注データの員数より小さいとき、チェック結果が「NG」となります。

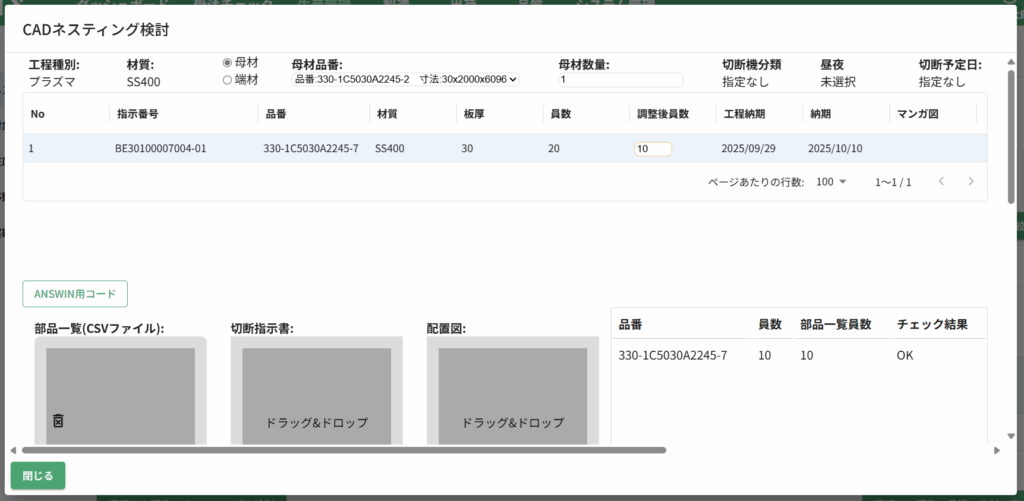

このとき、調整後員数を入力して員数調整を行ってネスティングを行いますが、このとき枝分かれが発生します。

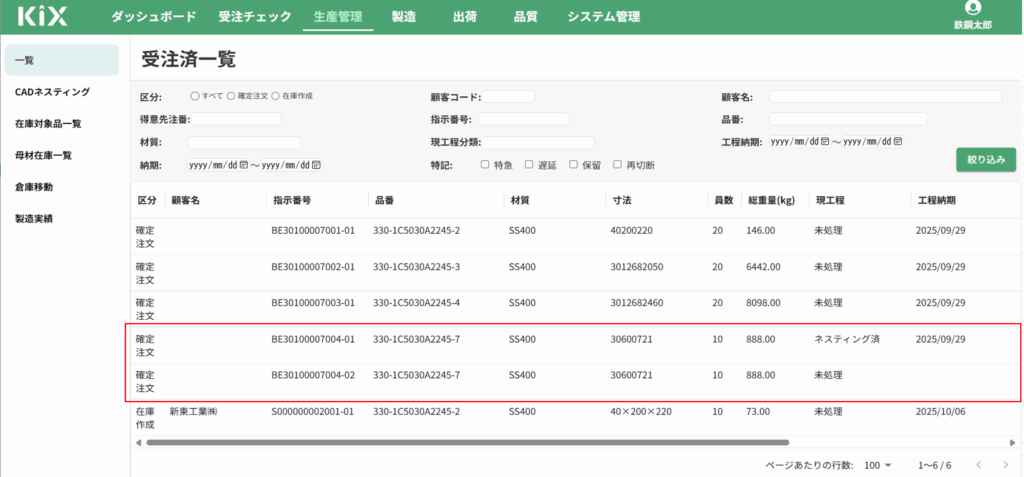

受注済一覧画面に戻ると、枝番「01」にはネスティングされた10個が設定され、ネスティングされなかった10個については、新たに作成された枝番「02」に設定されています。
枝番「02」について、再度ネスティングを実施してください。

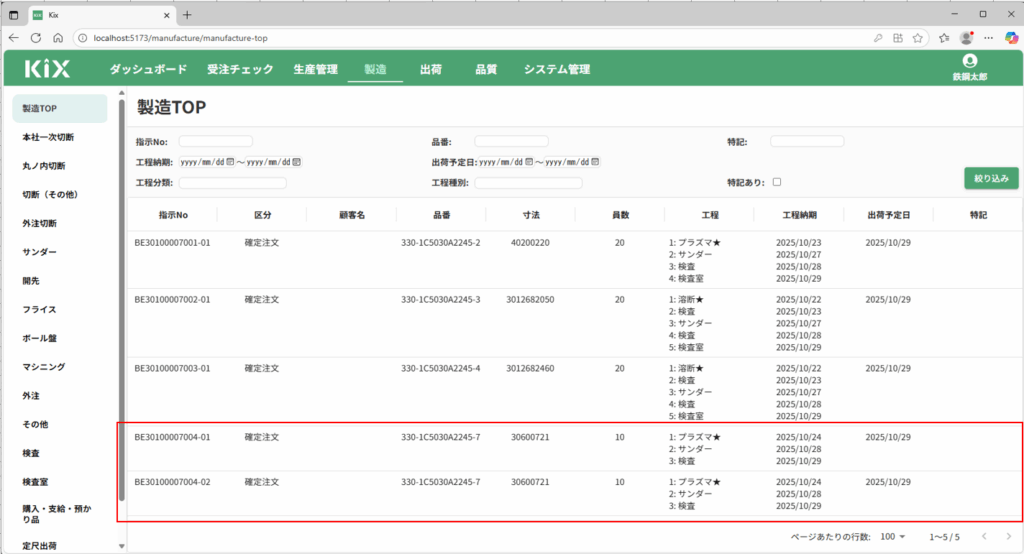

他の枝分かれと異なる点として、他の枝分かれでは製造画面での操作によって枝分かれが発生しますが、「ネスティング時に員数調整を行う」では、製造画面に入ったときにはすでに枝分かれした状態になっています。
それぞれの枝番について、製造工程を進めてください。
